동와셔 소개자료

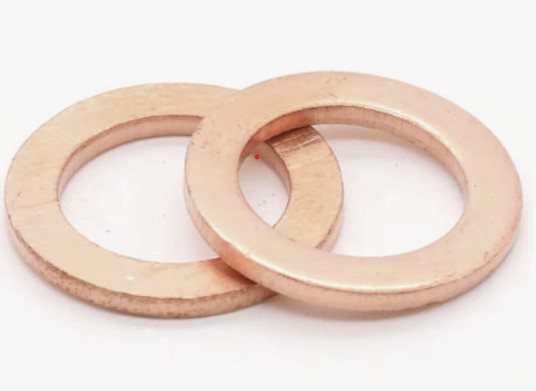

1.    동와셔란 : 구리(cu) 99%의 와셔로 전기, 기계, 부품 사이의 틈을 메우고 누설을 방지하기 위해 사용하는 얇은 고리형 부품입니다.



2.    특징과 장점

1)    부드러운 구리 재질(구리 99% 이상)
- 몸에 비칠 정도로 부드러워 맞춤처럼 찰싹 달라붙음
- 열이나 압력이 가해질 때 찢김 없이 부드럽게 눌림

2)    고온, 부식, 전기, 전도성 우수함
- 자동차, 배관, 전기 부품에서 누수나 전기 접촉 방지에 사용

3)    씰링 능력(Seal)
- 누수를 줄이기 위해 물이나 기름이 새지 않도록 단단히 막아줌

4)    규격의 다양화
- M6부터 ~ M40까지 다양하게 유통됨(주문에 따라 홀수 규격도 가능함)



3.    동와셔 용도

1)    자동차 엔진, 브레이크, 배관 씰링

2)    전기, 전자, 설비의 접지용 접속부

3)    공작기계, 가전제품의 밀폐, 방수, 기능

4)    HVAC, 냉난방 압력 배관 시스템



4.    동와셔의 장점

1)    볼트만으로 누수 위험이 있음

2)    동와셔가 있으면 압력, 진동에도 누수 및 누유를 방지할 수 있음

3)    장기간 잘 부식되지 않으며, 전기 및 열 전도율이 좋음



5.    동와셔 제품 규격표

규격	내경	외경	두께	포장 수량
M6	6.2	10	1.0	1000
M8	8.2	12	1.0	500
M10	10.2	14	1.0	500
M11	11.2	16	1.0	500
M12	12.2	18	1.0	200
M13	13.2	20	1.0	200
M14	14.2	20	1.0	200
M15	15.2	22	1.0	200
M16	16.2	22	1.0	200
M17	17.2	24	1.0	200
M18	18.2	24	1.0	200
M19	19.2	26	1.0	200
M20	20.2	28	1.0	100
M21	21.2	30	1.0	100
M22	22.2	31	1.0	100
M23	23.2	31	1.0	100
M24	24.2	32	1.0	100
M25	25.2	33	1.0	100
M26	26.2	34	1.0	100
M27	27.2	35	1.0	100
M28	28.2	36	1.0	100
M29	29.2	37	1.0	100
M30	30.2	38	1.0	100
M32	32.2	40	1.0	100
M34	34.2	42	1.0	100
M36	36.2	43	1.0	100
M38	38.2	46	1.0	100
M40	40.2	46	1.0	100
